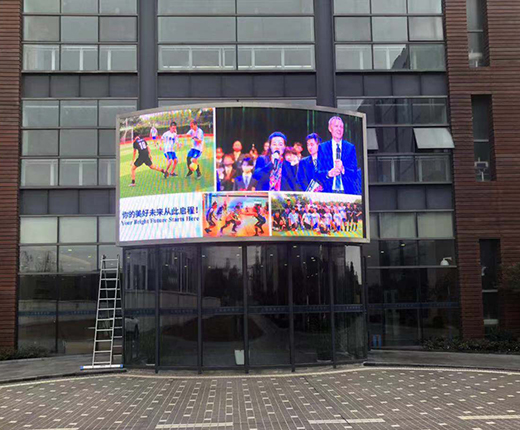

戶外led顯示屏面積通常較大，面積大使用的電量也越大，發熱越明顯，加之夏季陽光暴烈，外部溫度高可能會引起散熱難的問題。

為解決散熱問題，需要從LED顯示屏外型設計和內部結構進行調整。

在外殼設計時，選擇鏤空設計，有助于散熱。

發熱電子零部件與冷風的熱交換面積，發熱電子零部件與冷風的溫度差，直接影響散熱效果。這就涉及進入led顯示屏箱體的風量大小設計，風道的設計。

通風管道設計時，盡量采用直管道輸送空氣，避免采用急劇拐彎和彎曲的管道。通風管道應避免驟然擴展或驟然收縮。擴展的張角不要超過20°，收縮的錐角不要大于60°。通風管道應盡量密封，所有搭接都應順著流動方向。

LED顯示屏箱體設計時，有幾點需注意：

排氣孔應設置在靠近箱體的上側。進氣孔應設置在箱體下側，但不要過低，以免污物和水進入安裝在地面的箱體內。

設計時應使自然對流有助于強迫對流。空氣應自箱體下方向上方循環，應采用專用的進氣孔或排氣孔。應使冷卻空氣從發熱電子零部件中流過，同時需防止氣流短路。進氣孔、出氣處需設置過濾網，以防雜物進入箱體。

設計時需確保進氣口與排氣口遠離。要避免重復使用冷卻空氣。

要保證散熱器齒槽方向與風向平行，散熱器齒槽不能阻擋風路。

風扇安裝在系統中，由于結構限制，進風口和出風口常常會受到各種阻擋，其性能曲線會發生變化。根據實際經驗，風扇的進出風口最好與阻擋物有40mm的距離，如果有空間限制，也應至少有20mm。
